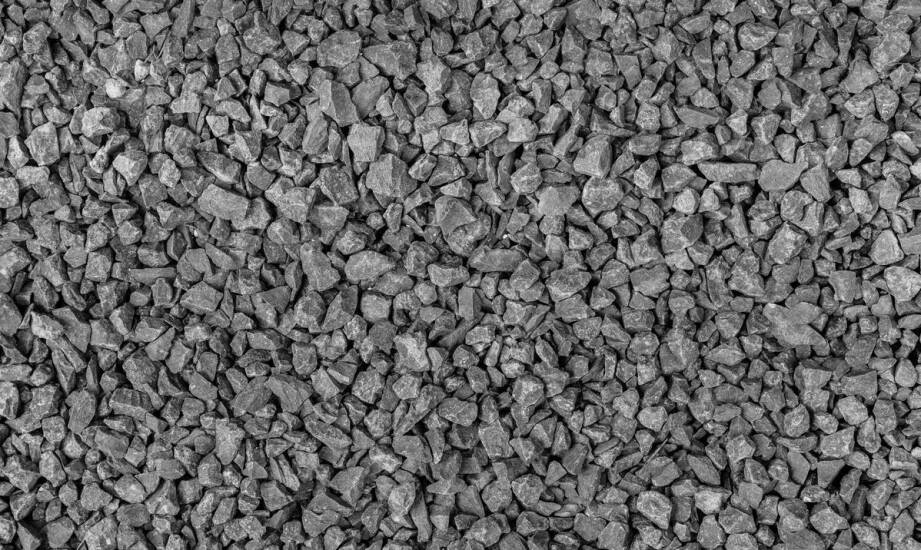

Warstwa podtrzymująca w filtrze wielowarstwowym — kiedy frakcja żwiru decyduje o pracy złoża

Proces uzdatniania wody opiera się na precyzyjnie dobranych warstwach materiałów, przez które przepływa strumień. Często zdarza się, że mimo zastosowania wysokiej jakości złóż katalitycznych układ nie osiąga założonej wydajności. Przyczyną bywa niewłaściwie zaprojektowana warstwa podtrzymująca, która z czasem zaczyna ograniczać skuteczność płukania. Jeśli uziarnienie dolnej partii filtra zostanie dobrane błędnie, dochodzi do destabilizacji całego złoża. Skutkuje to nierównomiernym przepływem, a w krytycznych momentach prowadzi do tak zwanego kanałkowania strumienia. W efekcie spada zdolność układu do zatrzymywania zanieczyszczeń, co wymusza częstsze przestoje serwisowe, a same drenaże stają się podatne na zapychanie. Kanałkowanie sprawia, że woda omija część masy aktywnej, przez co reakcje odżelaziania i odmanganiania nie zachodzą na całej objętości. Wyeliminowanie tego zjawiska wymaga przeanalizowania parametrów najniżej położonej frakcji kruszywa.

Funkcja hydrauliczna i parametry techniczne warstwy podtrzymującej

Dolna sekcja w filtrze wielowarstwowym pełni podwójną funkcję. Z jednej strony fizycznie podpiera górne złoża filtracyjne, blokując ich osuwanie się i migrację w kierunku układu drenażowego w trakcie intensywnych cykli płukania wstecznego. Z drugiej strony warstwa ta porządkuje układ hydrauliczny. Jej obecność pozwala na równomierne rozprowadzenie wody płuczącej po całej powierzchni dna, co warunkuje prawidłowe spulchnienie piasku kwarcowego czy antracytu. Gruby żwir stanowi również naturalną barierę dla drobniejszych cząstek, chroniąc dysze i kolektory przed trwałym zablokowaniem. Zazwyczaj grubość tej strefy wynosi od 20 do 50 centymetrów, a jej ułożenie zależy od całkowitej głębokości kolumny i specyfiki ujęcia.

O skuteczności bariery decydują rygorystyczne parametry fizykochemiczne materiału. W pierwszej kolejności pod uwagę bierze się odpowiednią granulację kruszywa. Prawidłowa frakcja waha się najczęściej w przedziale od 3,15 do 8 milimetrów. Utrzymanie tego zakresu gwarantuje swobodny przepływ wody bez ryzyka przedwczesnej kolmatacji, czyli zjawiska zapychania przestrzeni międzyziarnowych. Równie ważna pozostaje jednorodność granulometryczna. Materiał nie może zawierać pyłów ani nadmiaru cząstek poniżej 2 milimetrów. Ze względów technologicznych czystość kruszywa powinna przekraczać 97% zawartości krzemionki, przy jednoczesnym ograniczeniu związków żelaza i manganu mogących wtórnie zanieczyszczać wodę. W układach przemysłowych ogromne znaczenie ma też wysoka odporność ziaren na ścieranie mechaniczne. Złoże poddawane jest regularnym obciążeniom hydrodynamicznym, dlatego materiał musi zachowywać pierwotny, zbliżony do kulistego kształt.

Zależność doboru kruszywa od dynamiki pracy instalacji

Ścisłe parametry materiału podporządkowuje się docelowemu miejscu pracy układu. Konstrukcja stacji wodociągowych obsługujących gminy charakteryzuje się zazwyczaj umiarkowanymi prędkościami filtracji, oscylującymi w granicach 5–10 metrów na godzinę. W takich warunkach optymalnym wyborem dla warstwy podtrzymującej staje się kruszywo o granulacji 3,15–5 milimetrów, które zapewnia wystarczającą stabilność złoża przy rzadszych cyklach regeneracji. Zupełnie innej dynamiki wymagają instalacje w zakładach przemysłowych, ciepłowniach czy układach chłodniczych. Większe obciążenia hydrauliczne i prędkości dochodzące do 20 metrów na godzinę wymuszają zastosowanie grubszych frakcji, na poziomie 5–8 milimetrów. Taki zabieg pozwala utrzymać równomierność przepływu pod wysokim ciśnieniem i radzić sobie z częstszym płukaniem złoża.

W zaawansowanych projektach infrastrukturalnych dolną strefę układu buduje się z certyfikowanych materiałów kwarcowych. Jako sprawdzona baza świetnie funkcjonuje odpowiednio wyselekcjonowany żwirek filtracyjny, który stanowi integralną część technologii wdrażanych na przykład przez spółkę ECOPOL przy budowie lub modernizacji stacji uzdatniania. Dopasowanie uziarnienia do specyfiki zakładu pozwala zachować spójność strukturalną całej kolumny bez ryzyka niekontrolowanych spadków ciśnienia.

Podczas projektowania łatwo o błędy, z których najpoważniejszym jest zastosowanie zbyt drobnej frakcji. Ogranicza ona swobodę płukania i z czasem prowadzi do nieodwracalnego zbijania się dolnych warstw. Równie niebezpieczne okazuje się mieszanie kruszyw o skrajnie różnej gęstości nasypowej bez uwzględnienia ich zachowania w fazie fluidyzacji. Prowadzi to do erozji materiału, wypłukiwania drobinek do instalacji oraz drastycznego skrócenia cyklu między regeneracjami.

Poprawnie skomponowana warstwa podtrzymująca stanowi fundament stabilnej pracy kolumny, jednak nie rozwiązuje wszystkich problemów technologicznych. Jeśli woda surowa charakteryzuje się wysokimi przekroczeniami norm żelaza lub manganu, główny ciężar procesu zawsze spoczywa na właściwych złożach katalitycznych. Frakcja żwirowa tworzy dla nich jedynie bezpieczne środowisko pracy. Decyzja o jej doborze musi wynikać z całościowej analizy układu, uwzględniającej rodzaj zanieczyszczeń, wydajność pomp oraz założony reżim eksploatacyjny. Precyzyjnie wyliczone uziarnienie wpływa na trwałość złoża i przewidywalność hydrauliki w długiej perspektywie. Traktowanie kruszywa wyłącznie jako mało istotnego wypełniacza to błąd, który na etapie wieloletniej eksploatacji filtra bezpośrednio przekłada się na powtarzające się awarie oraz zatory w sieci.
